Sala zajęć ruchowych została zaplanowana na zajęcia dla ok. 20 osób w różnym wieku. Przewiduje się w niej lustra, drabinki, worek treningowy, hamaki do jogi i nagłośnienie. Podobnie jak w przypadku sali warsztatowej ścianę o strony korytarza w całości przeznaczono na zabudowę meblową, która prócz podręcznego magazynu przyrządów do ćwiczeń będzie pełnić funkcje magazynu mebli oraz parkingu dla mobilnych ścian działowych. W sąsiedztwie sali do ćwiczeń zaprojektowano zespół szatniowy dla maksymalnie 32 osób z przystosowaniem dla osób niepełnosprawnych. Daje to możliwość organizacji zajęć ruchowych dla większej ilości osób na tarasie lub na dachu budynku, czy też okazjonalne połączenie sali do ćwiczeń z salą warsztatową. Przy strefie wejściowej obok kawiarenki zlokalizowano kuchnię, w której będą prowadzone warsztaty kulinarne dla ok. 8 osób - z odpowiednią ilością stanowisk do pracy i blatem roboczym w formie wyspy. Kuchnia jest zamykana ściankami przeszklonymi. Zakłada się możliwość wynajmowania pomieszczeń na imprezy okolicznościowe (urodziny, komunie). Dostęp do kuchni pozwoli przygotować własny posiłek i urządzić takie przyjęcie w jednej z sal centrum sąsiedzkiego. Z dala od gwarnych sal, w zachodniej części budynku zlokalizowano punkt konsultacji pomocy społecznej - 2 pomieszczenia biurowe dla maksymalnie 5 osób pracujących na zmianę. W pokojach przewidziano 2 niewielkie biurka i miejsce do rozmów z 2-3 klientami. Obok - punkt konsultacyjno-terapeutyczny, który będzie się składał z 2 pomieszczeń: gabinetu konsultacji indywidualnych dla dzieci i dorosłych oraz sali zajęć grupowych dla min. 6 osób. Wydzielony korytarz ukształtowano tak, że wejścia do gabinetu i sali są dyskretne. Przewidziano dodatkowe wejście, aby osoby korzystające nie musiały przechodzić przez strefę wejściową Centrum (zabezpieczone wideofonem). Same pomieszczenia zapewnią komfort ciszy i spokoju osobom, które będą z nich korzystać. Planuje się wnętrza przytulne, relaksujące, sprzyjające rozmowie, z wykładziną dywanową, tapicerowanymi siedziskami, w stonowanej kolorystyce. Na parterze w części wspólnej budynku , dostępnej z klatki schodowej lub windy, przewidziano miejsce na wózki dziecięce oraz zamykane szafki - lokery, pomieszczenie socjalne dla osób sprzątających i obsługi technicznej, pomieszczenie na środki czystości ze zlewem gospodarczym, pomieszczenie na sprzęt gospodarczy, zimowy i podręczne narzędzia do bieżących napraw i konserwacji oraz pomieszczenie techniczne mieszczące węzeł cieplny i przyłącze wody. Zaprojektowano szatnię dla pracowników ze stanowiskiem śniadaniowym, kabiną do przebierania oraz umywalnią z natryskiem, umywalką i kabiną WC. Na każdej kondygnacji przewidziano szafy porządkowe. Centrum Sąsiedzkie zlokalizowano na piętrze. Składa się ze strefy wejściowej, kuchni warsztatowej, 2 sal do zajęć - warsztatowej oraz do zajęć ruchowych, punktu konsultacyjnego pomocy społecznej, punktu konsultacyjno-terapeutycznego, pomieszczeń higieniczno-sanitarnych. Wychodząc z klatki schodowej na piętrze wchodzimy do strefy wejściowej z pomieszczeniem administracyjno-biurowym (recepcją) i kawiarenką. Projektowane biuro posiada bardzo dobry ogląd strefy wejściowej, tarasu przy strefie wejściowej oraz terenu przed wejściem pomocniczym. Częściowo przeszklone biuro z otwartą ladą przystosowaną również dla osób niepełnosprawnych posiada możliwość zamknięcia roletą. Przestrzeń strefy wejściowej może pomieścić 50 osób. Umożliwia elastyczne aranżowanie wnętrza i dostosowywanie go do różnych sytuacji. Przewidziano możliwość okazjonalnego powiększenia przestrzeni strefy wejściowej o powierzchnię sali warsztatowej i sali do zajęć ruchowych, dzięki mobilnym ściankom działowym, tak, aby czasowo połączone pomieszczenia mogły przyjąć większą ilość osób - ok. 100. Dodatkowo dzięki przyjętym rozwiązaniom akustycznym, każdą z sal można otworzyć na przestrzeń zewnętrzną – taras osłonięty szklanym ekranem, włączając otoczenie budynku do wnętrza. Lokalizacja sal od strony południowej wraz z możliwością otwarcia okien w okresie letnim, bez dyskomfortu akustycznego, to znacząca zaleta projektu. Uzyskujemy optymalne oświetlenie i wentylację bez konieczności ciągłego stosowania klimatyzacji.   Bezpośrednio przy sali wejściowej zaprojektowano salę warsztatową, przeznaczoną na potrzeby różnych warsztatów np. plastycznych, z dostępem do wody oraz wykończeniem ścian i podłóg z materiałów zmywalnych, które pozwolą na łatwe utrzymanie czystości. Sala mieści przy stole do pracy 20 osób. Możliwa zmiana aranżacji przy pomocy ruchomych zasłon np. pod organizację ciemni fotograficznej. Ścianę od strony korytarza w całości przeznaczono na zabudowę meblową, która prócz podręcznego magazynu będzie pełnić funkcje magazynu mebli oraz parkingu dla mobilnych ścian działowych. Sala zajęć ruchowych została zaplanowana na zajęcia dla ok. 20 osób w różnym wieku. Przewiduje się w niej lustra, drabinki, worek treningowy, hamaki do jogi i nagłośnienie. Podobnie jak w przypadku sali warsztatowej ścianę o strony korytarza w całości przeznaczono na zabudowę meblową, która prócz podręcznego magazynu przyrządów do ćwiczeń będzie pełnić funkcje magazynu mebli oraz parkingu dla mobilnych ścian działowych. W sąsiedztwie sali do ćwiczeń zaprojektowano zespół szatniowy dla maksymalnie 32 osób z przystosowaniem dla osób niepełnosprawnych. Daje to możliwość organizacji zajęć ruchowych dla większej ilości osób na tarasie lub na dachu budynku, czy też okazjonalne połączenie sali do ćwiczeń z salą warsztatową. Przy strefie wejściowej obok kawiarenki zlokalizowano kuchnię, w której będą prowadzone warsztaty kulinarne dla ok. 8 osób - z odpowiednią ilością stanowisk do pracy i blatem roboczym w formie wyspy. Kuchnia jest zamykana ściankami przeszklonymi. Zakłada się możliwość wynajmowania pomieszczeń na imprezy okolicznościowe (urodziny, komunie). Dostęp do kuchni pozwoli przygotować własny posiłek i urządzić takie przyjęcie w jednej z sal centrum sąsiedzkiego. Z dala od gwarnych sal, w zachodniej części budynku zlokalizowano punkt konsultacji pomocy społecznej - 2 pomieszczenia biurowe dla maksymalnie 5 osób pracujących na zmianę. W pokojach przewidziano 2 niewielkie biurka i miejsce do rozmów z 2-3 klientami. Obok - punkt konsultacyjno-terapeutyczny, który będzie się składał z 2 pomieszczeń: gabinetu konsultacji indywidualnych dla dzieci i dorosłych oraz sali zajęć grupowych dla min. 6 osób. Wydzielony korytarz ukształtowano tak, że wejścia do gabinetu i sali są dyskretne. Przewidziano dodatkowe wejście, aby osoby korzystające nie musiały przechodzić przez strefę wejściową Centrum (zabezpieczone wideofonem). Same pomieszczenia zapewnią komfort ciszy i spokoju osobom, które będą z nich korzystać. Planuje się wnętrza przytulne, relaksujące, sprzyjające rozmowie, z wykładziną dywanową, tapicerowanymi siedziskami, w stonowanej kolorystyce. Na parterze w części wspólnej budynku , dostępnej z klatki schodowej lub windy, przewidziano miejsce na wózki dziecięce oraz zamykane szafki - lokery, pomieszczenie socjalne dla osób sprzątających i obsługi technicznej, pomieszczenie na środki czystości ze zlewem gospodarczym, pomieszczenie na sprzęt gospodarczy, zimowy i podręczne narzędzia do bieżących napraw i konserwacji oraz pomieszczenie techniczne mieszczące węzeł cieplny i przyłącze wody. Zaprojektowano szatnię dla pracowników ze stanowiskiem śniadaniowym, kabiną do przebierania oraz umywalnią z natryskiem, umywalką i kabiną WC. Na każdej kondygnacji przewidziano szafy porządkowe. Forma budynku wypływa z analizy zastanego otoczenia i potrzeb planowanej inwestycji. Słusznie przyjęta przez Inwestora potrzeba otwartości i transparentności budynku zdaje się być w opozycji z rozwiązaniami zapewniającymi odpowiedni komfort akustyczny. Pogodzenie tych przeciwieństw stało się kluczowe dla koncepcji i ma swoje odbicie w formie budynku. Drugim równie ważnym zadaniem było wpisanie nowoczesnego budynku w architekturę modernistycznej Gdyni. Nawiązano do specyfiki Dzielnicy położonej wśród zieleni na obszarze o bardzo zróżnicowanym ukształtowaniu. Koncepcja stanowi tego odzwierciedlenie w skondensowanej formie. Starano się wykorzystać zróżnicowanie terenu w połączeniu z dużą ilością zieleni, co znalazło praktyczne uzasadnienie jako naturalna bariera dla hałasu. Zamysłem autorów było przekazanie wrażenia dynamizmu – w sposób metaforyczny entuzjazm, dobra energia i kreatywności mieszkańców wydobywając się z wnętrza oddziałuje na strukturę budynku. Odkształcając prostopadłościenny budynek tworzy ciekawą formę. Jednocześnie poprzez proste rozwiązania, lekkie przeszklone fasady nadano budynkowi przyjazny, nie agresywny charakter. Przez zastosowanie powierzchni przeszklonych od strony głównego skrzyżowania uzyskano ekspozycję działalności centrum na zewnątrz, możliwość zaciekawienia przechodnia, kierowcy, pasażera, klientów pobliskich centrów handlowych tym co dzieje się wewnątrz budynku. Zaproponowano lekką, transparentną i zapraszającą formę. Mimo jednoczesnej prostoty i ekonomiki proponowanych rozwiązań mieszkańcom trudno będzie nie zwrócić uwagi na mijany budynek.
Poprzez repertuar zastosowanych rozwiązań architektonicznych, proste geometryczne formy i rytm, nawiązano do architektury modernistycznej Gdyni – miasta nierozerwalnie związanego z morzem jednocześnie miasta nowoczesnego. Biała kolorystyka elewacji nawiązuje do tradycji Gdyni – zwanej kiedyś białym miastem, która to z kolei wypłynęła z analogii do białej floty.   Główne wejście skierowano w stronę dojścia od przeprojektowywanego skrzyżowania. Dzięki konsekwentnemu kształtowaniu i przejrzyście zaplanowanemu układowi funkcji, uzyskano kompozycję nacechowaną prostotą i harmonią, przy jednoczesnym podkreśleniu indywidualności i niepowtarzalności projektowanego Centrum. Budynek w nienachalny sposób wpłynie na poprawę jakości zastanego kontekstu przestrzennego.
CHARAKTERYSTYCZNE PARAMETRY TECHNICZNE:
- powierzchnia zabudowy ~ 502m2;
- kubatura całkowita brutto - 6484 m3;
- powierzchnia użytkowa - 752,30 m2;
Budynek planuje się wykonać w technologii szkieletu żelbetowego słupowo-ryglowego. Układ taki ze względu na brak ścian konstrukcyjnych we wnętrzach daje pełną swobodę kształtowania pomieszczeń teraz i w przyszłości. Główną konstrukcje nośna stanowią słupy, żebra, ściany i tarcze żelbetowe. Zakłada się wstępnie posadowienie budynku bezpośrednie , stopy i ławy żelbetowe monolityczne. Przy założeniach fundamentowania przyjęto korzystne i średnio korzystne warunki gruntowe w innym przypadku założenia te mogą być zweryfikowane. Ściany zewnętrzne, nośne przyjęto jako żelbetowe monolityczne, ściany osłonowe, rozdzielające i działowe-akustyczne z bloczków silikatowych. Schody żelbetowe monolityczne płytowe wsparte na ścianach i żebrach klatki schodowej. Stropy między kondygnacyjne budynku przyjęto, dla przyspieszenia realizacji, prefabrykowane, typu filigran z nad betonem monolitycznym, w układzie słupowo-ryglowym. Przekrycie pietra stanowi stropodach niewentylowany. Schody zewnętrzne, stalowe.
Bryłę budynku ukształtowano w sposób zwarty, dający realne oszczędności energii. Częściowe zagłębienie w terenie ogranicza zużycie energii do ogrzewania zimą a także chłodzenia budynku latem. Dzięki orientacji budynku względem stron świata, rozplanowaniu pomieszczeń i okien ograniczono straty ciepła od północy. Korzystne przez większość roku zyski wynikające z nasłonecznienia od południa można kontrolować latem za pomocą przesuwnych paneli oraz zasłon. Przyjęte rozwiązania akustyczne sprzyjają także poprawie warunków cieplnych przegród. Przewiduje się zastosowanie oszczędnych rozwiązań technicznych w zakresie ogrzewania, wentylacji, klimatyzacji oraz oświetlenia.
Poprzez repertuar zastosowanych rozwiązań architektonicznych, proste geometryczne formy i rytm, nawiązano do architektury modernistycznej Gdyni – miasta nierozerwalnie związanego z morzem jednocześnie miasta nowoczesnego. Biała kolorystyka elewacji nawiązuje do tradycji Gdyni – zwanej kiedyś białym miastem, która to z kolei wypłynęła z analogii do białej floty.   Główne wejście skierowano w stronę dojścia od przeprojektowywanego skrzyżowania. Dzięki konsekwentnemu kształtowaniu i przejrzyście zaplanowanemu układowi funkcji, uzyskano kompozycję nacechowaną prostotą i harmonią, przy jednoczesnym podkreśleniu indywidualności i niepowtarzalności projektowanego Centrum. Budynek w nienachalny sposób wpłynie na poprawę jakości zastanego kontekstu przestrzennego.
CHARAKTERYSTYCZNE PARAMETRY TECHNICZNE:
- powierzchnia zabudowy ~ 502m2;
- kubatura całkowita brutto - 6484 m3;
- powierzchnia użytkowa - 752,30 m2;
Budynek planuje się wykonać w technologii szkieletu żelbetowego słupowo-ryglowego. Układ taki ze względu na brak ścian konstrukcyjnych we wnętrzach daje pełną swobodę kształtowania pomieszczeń teraz i w przyszłości. Główną konstrukcje nośna stanowią słupy, żebra, ściany i tarcze żelbetowe. Zakłada się wstępnie posadowienie budynku bezpośrednie , stopy i ławy żelbetowe monolityczne. Przy założeniach fundamentowania przyjęto korzystne i średnio korzystne warunki gruntowe w innym przypadku założenia te mogą być zweryfikowane. Ściany zewnętrzne, nośne przyjęto jako żelbetowe monolityczne, ściany osłonowe, rozdzielające i działowe-akustyczne z bloczków silikatowych. Schody żelbetowe monolityczne płytowe wsparte na ścianach i żebrach klatki schodowej. Stropy między kondygnacyjne budynku przyjęto, dla przyspieszenia realizacji, prefabrykowane, typu filigran z nad betonem monolitycznym, w układzie słupowo-ryglowym. Przekrycie pietra stanowi stropodach niewentylowany. Schody zewnętrzne, stalowe.
Bryłę budynku ukształtowano w sposób zwarty, dający realne oszczędności energii. Częściowe zagłębienie w terenie ogranicza zużycie energii do ogrzewania zimą a także chłodzenia budynku latem. Dzięki orientacji budynku względem stron świata, rozplanowaniu pomieszczeń i okien ograniczono straty ciepła od północy. Korzystne przez większość roku zyski wynikające z nasłonecznienia od południa można kontrolować latem za pomocą przesuwnych paneli oraz zasłon. Przyjęte rozwiązania akustyczne sprzyjają także poprawie warunków cieplnych przegród. Przewiduje się zastosowanie oszczędnych rozwiązań technicznych w zakresie ogrzewania, wentylacji, klimatyzacji oraz oświetlenia.
Centrum Sąsiedzkie

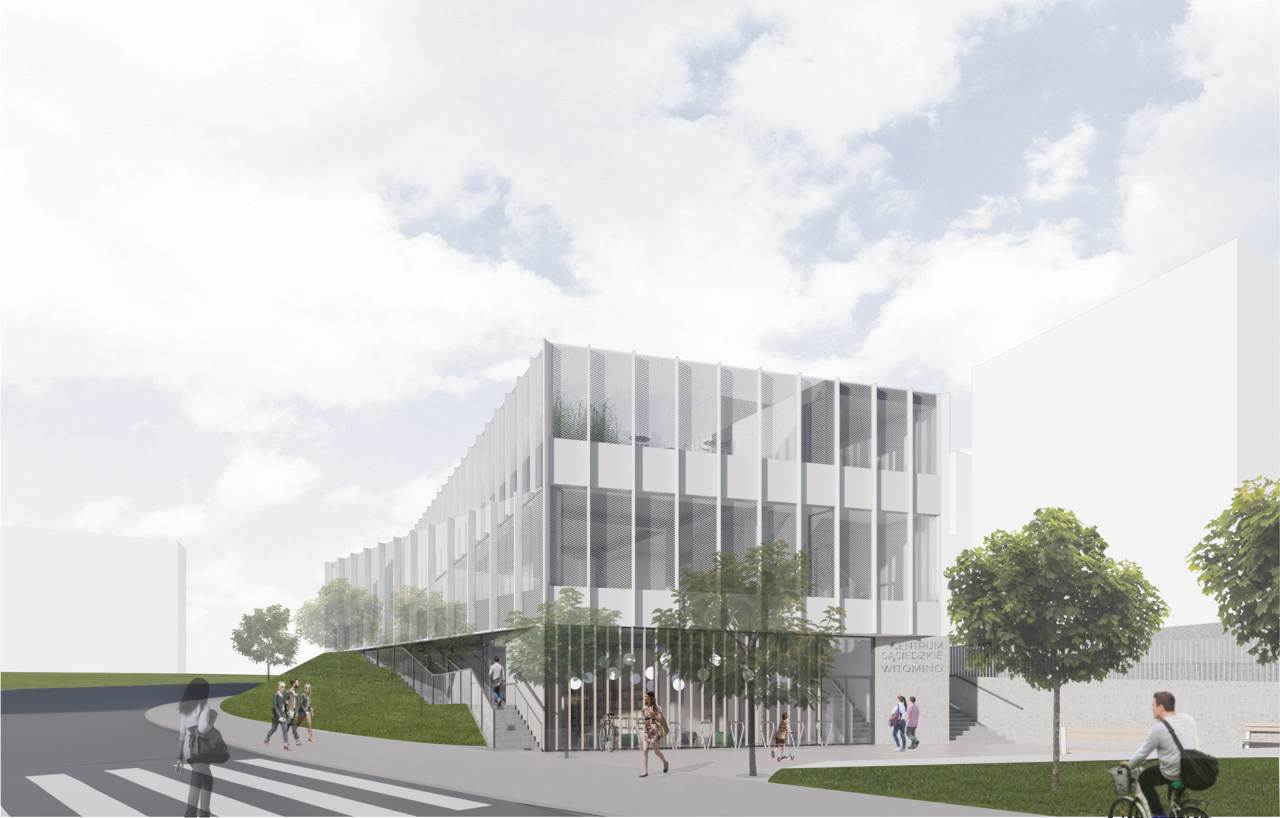

Praca konkursowa - koncepcja architektoniczna budowy budynku Centrum Sąsiedzkiego w dzielnicy Gdyni Witomino – Radiostacja. Obiekt ma pełnić funkcję osiedlowego domu kultury. W budynku zakłada się organizowanie zajęć z dziećmi, młodzieżą i dorosłymi w formie warsztatów, warsztatów rodzinnych, zajęć ruchowych, ekspozycji prac użytkowników obiektu, wykładów, pokazów filmów, spotkań itp. a także terapii indywidualnych i grupowych oraz działanie w formie otwartej świetlicy. Gospodarzem obiektu będzie Laboratorium Innowacji Społecznych, w obiekcie znajdzie też miejsce filia Miejskiej Biblioteki Publicznej w Gdyni.
Celem koncepcji inwestycji było uzyskanie najlepszego rozwiązania architektonicznego, uzyskania najlepszych rozwiązań pod względem architektonicznym, urbanistycznym, przestrzennym i funkcjonalnym oraz optymalnych rozwiązań materiałowych, które odpowiadać będą wymaganiom co do jakości przy jednoczesnym zachowaniu dyscypliny finansowej.

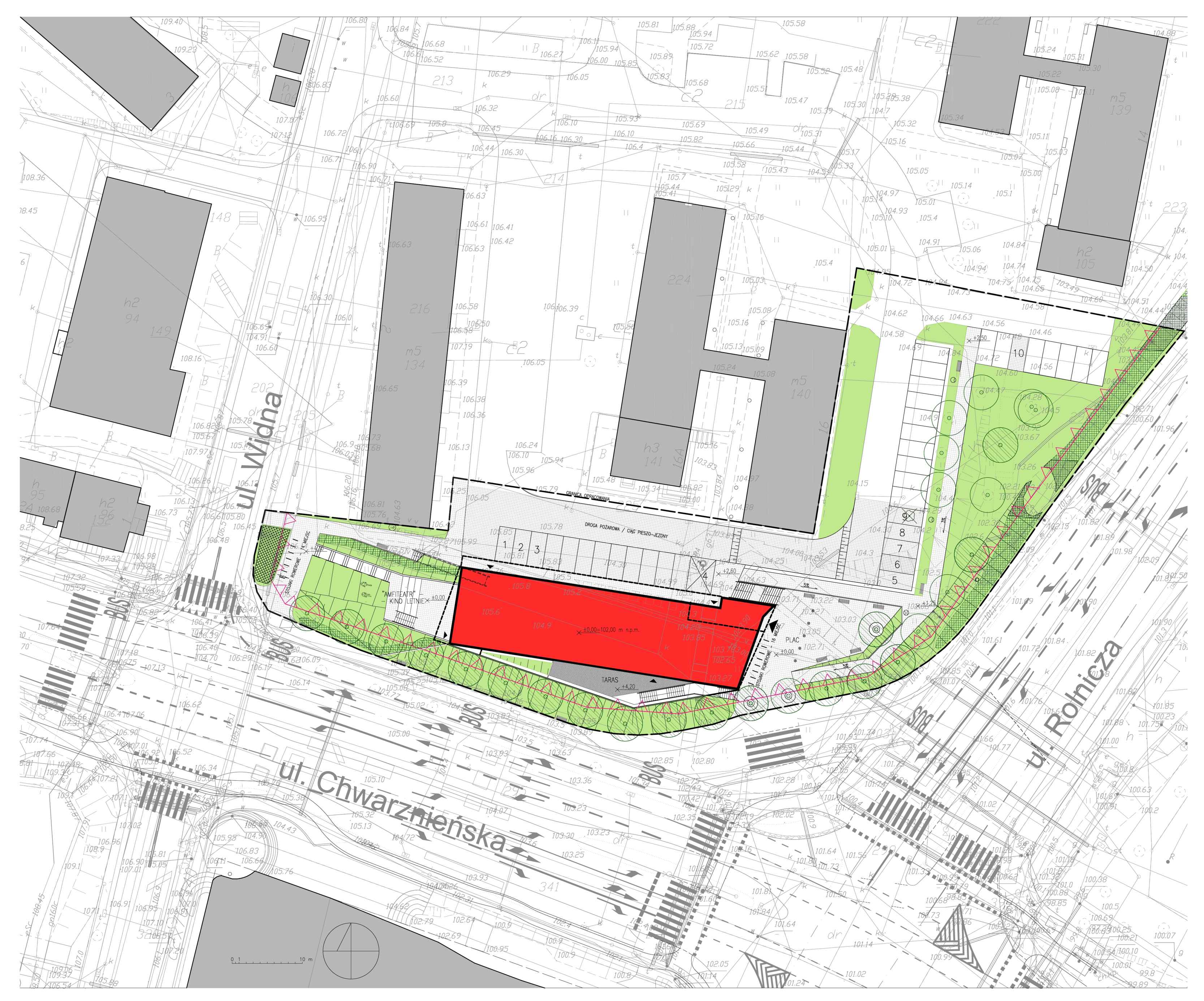

Teren zlokalizowany w centrum gdyńskiej dzielnicy Witomino – Radiostacja przy głównym skrzyżowaniu ul. Chwarznieńskiej i ul. Rolniczej w sąsiedztwie zabudowy mieszkaniowej wielorodzinnej z towarzyszącym zagospodarowaniem (parkingi, zieleń, infrastruktura techniczna). Dzielnicę charakteryzuje malownicze położenie na wzgórzach morenowych otoczonych gęstym lasem Trójmiejskiego Parku Krajobrazowego. Zróżnicowane ukształtowanie charakteryzuje także teren będący przedmiotem projektu.
Głównym czynnikiem kształtującym przyjęte rozwiązania w zakresie zagospodarowania terenu był klimat akustyczny lokalizacji. Wyzwaniem było pogodzenie pożądanej transparentności budynku z problematyką akustyczną. Szczególnie narażona na hałas elewacja południowa jest bardzo cenna dla ekspozycji działalności ośrodka jak również prawidłowego oświetlenia światłem dziennym.
Podjęto decyzję o nie odwracaniu się ulicy Chwarznieńskiej - źródła hałasu, ale też kierunku nasłonecznienia. Ekspozycja sal na stronę północną z racji braku naturalnego światła nie byłaby komfortowa dla pracy czy aktywności fizycznej. Wiązałaby się też ze stratami energii oraz uciążliwością dla wnętrza zespołu zabudowy mieszkalnej.
Z drugiej strony z analiz mapy akustycznej miasta oraz obowiązujących norm wynika, że poziom hałasu drogowego w ciągu dnia nie da się ograniczyć do akceptowalnych wartości w pomieszczeniach chronionych centrum i biblioteki przy pomocy fasad szklanych czy okien, nawet o bardzo wysokich parametrach akustycznych. W związku z tym zdecydowano o takim ukształtowaniu zabudowy, aby przyszły koszt niezbędnych zabezpieczeń akustycznych był jak najmniejszy. Bibliotekę zlokalizowano na parterze i zagłębiono w terenie osłaniając dodatkowo od strony ulicy zielonym nasypem. Centrum sąsiedzkie na piętrze obudowano rodzajem "drugiej skóry" – szklanym ekranem akustycznym, tworząc przestrzeń otwartą od południa w sąsiedztwie głównych sal. Przyjęta koncepcja zakłada zróżnicowany układ wielofunkcyjnych przestrzeni publicznych wokół budynku. W kreowaniu każdej z tych przestrzeni wspólnym kryterium był między innymi akceptowalny klimat akustyczny.
Plac wschodni położony przed głównym wejściem do budynku na trasie przecinających się ciągów pieszych mimo zaprojektowanego osłonięcia projektowanym nasypem i uzupełnionym szpalerem drzew będzie stosunkowo hałaśliwym miejscem. Przewidziano tutaj miejsca dające możliwość animatorom centrum sąsiedzkiego i filii Miejskiej Biblioteki Publicznej sezonowego prowadzenia działalności także poza murami budynku. Plac daje możliwość dowolnej aranżacji czy prowadzenia zabaw. Poprzez ciekawie ukształtowane schody plac łączy się z kameralnym tarasem przed salami Centrum Sąsiedzkiego. Nasłoneczniona przestrzeń osłonięta szklaną ścianą umożliwia ustawienie stolików, można tu wypić kawę lub zorganizować spotkanie.

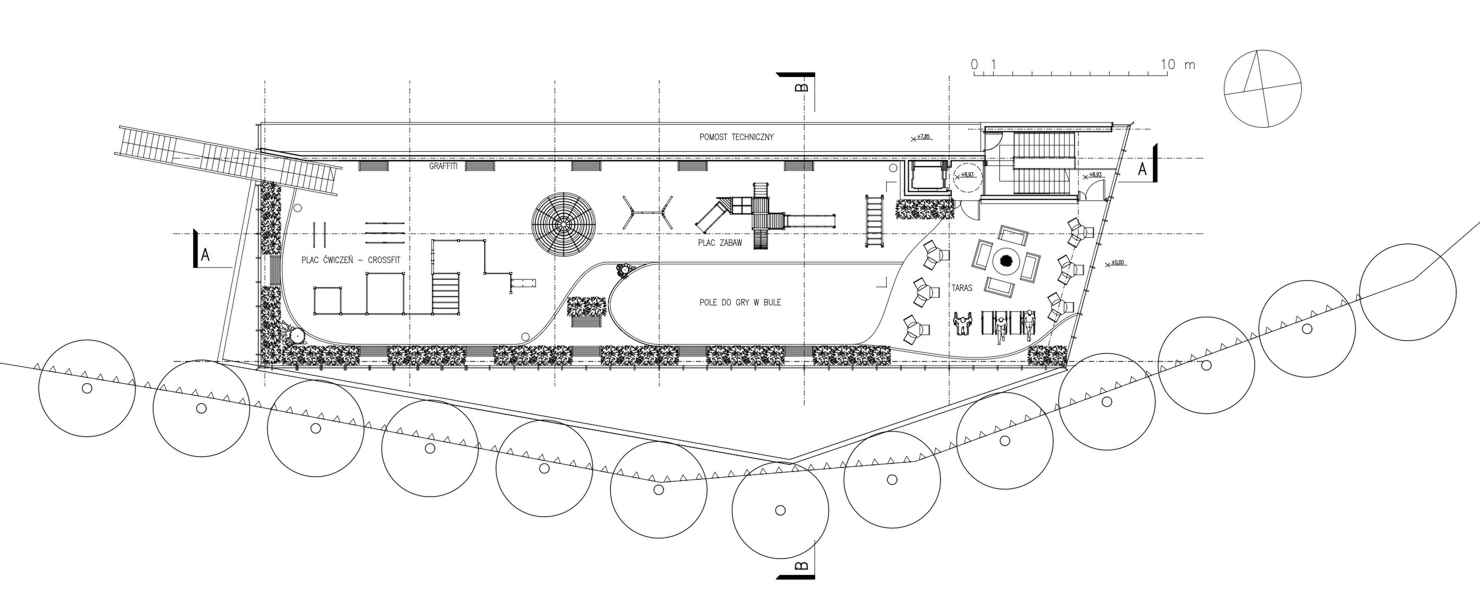

Dzięki wysunięciu szklanych fasad ponad krawędź budynku, na dachu uzyskano szczególnie atrakcyjną, osłoniętą przed hałasem, zieloną przestrzeń, gdzie przewidziano miejsce do aktywności i integracji dla osób w rożnym wieku. Znajdują się tu pole do gry w bule, plac ćwiczeń crossfit, plac zabaw dla dzieci z sąsiadującym tarasem widokowym, miejscem, gdzie opiekunowie dzieci mogą wypić kawę i poczytać prasę lub zorganizować spotkanie. Aranżacja wkomponowana w zieleń zapewnienia intymność, osłonięcie przed wzrokiem przechodniów będzie sprzyjać spotkaniom i rekreacji młodzieży. Zielony taras daje możliwość organizacji zajęć ruchowych na świeżym powietrzu.

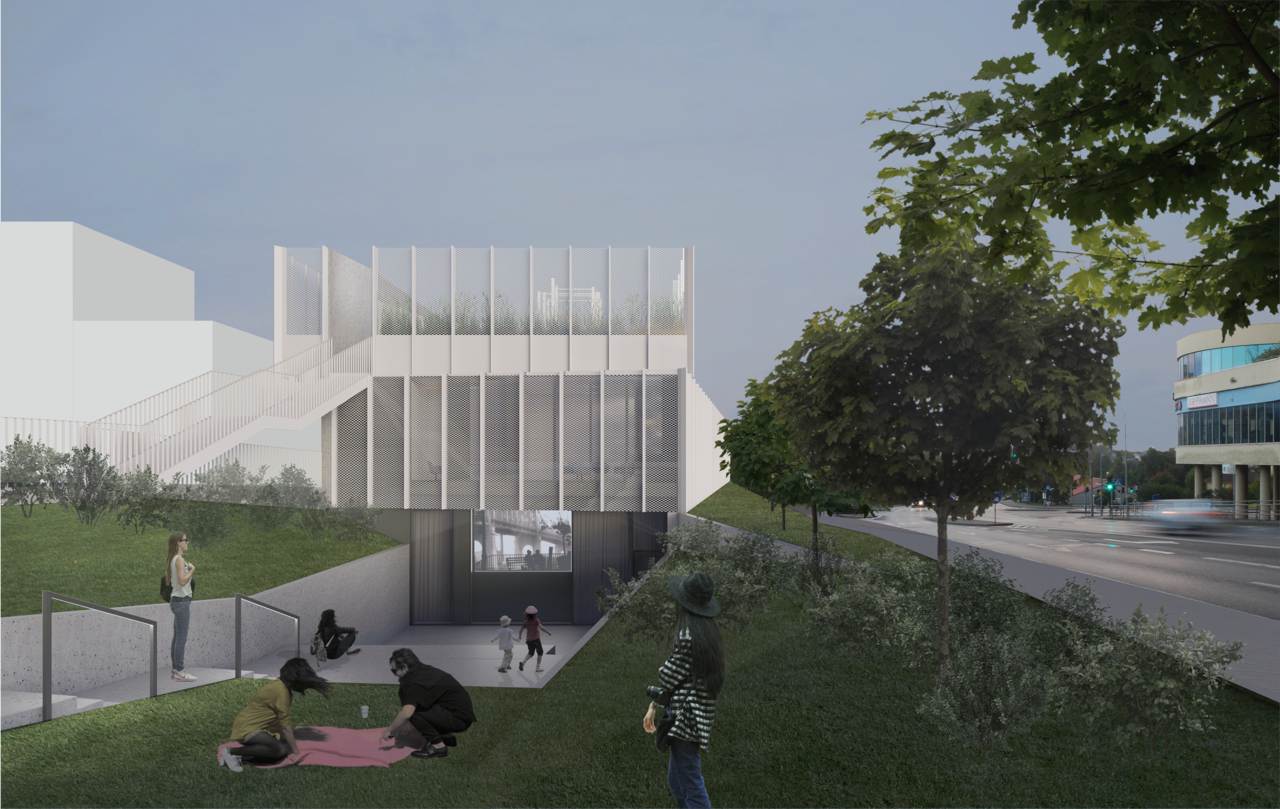

W zachodniej części terenu zaplanowano rodzaj zielonego skwerku przy bibliotece. Zamysłem autorów było takie ukształtowania terenu, aby stworzyć w tej części zagłębiony, zielony amfiteatr dla okazjonalnych projekcji filmów – kino letnie, czy transmisji sportowych. Osłonięcie terenu od ulicy za pomocą ukształtowania terenu oraz zieleni, stworzy kolejne miejsce spotkań mieszkańców. Przy aranżacji terenu dążono do ograniczenia ilości elementów budowlanych – murków czy utwardzeń i maksymalizacji terenów zielonych. Taras w poziomie czytelni umożliwia wyjście z książką na zewnątrz.
Usytuowanie budynku na działce wynika z zastanego układu kierunków sąsiedniej zabudowy oraz projektowanego układu drogowego z uwzględnieniem przepisów pożarowych odnośnie odległości od istniejącej zabudowy w sąsiedztwie i wymagań dla dróg pożarowych. Budynek bardzo dobrze wpisuje się w zastany układ zabudowy. Wysokość dopasowano do poziomu dolnego tarasu sąsiedniego centrum Witawa.
Zakłada się, że większość użytkowników dotrze do centrum piechotą, rowerem lub komunikacją miejską. Dla zapewnienia dojazdu do projektowanego Centrum zaproponowano połączenie istniejących sięgaczy wzdłuż bloku ul. Widnej 2 i ul. Rolniczej 16. Dzięki temu uzyskano drogę pożarową oraz ciąg pieszo-jezdny wzdłuż planowanego budynku oraz możliwość realizacji dodatkowych miejsc postojowych.
Główne dojście do budynku przewidziano bezpośrednio z poziomu placu wschodniego. Dodatkowe wejścia od strony północnej z poziomu parkingu (pomocnicze) oraz dodatkowe, dyskretne dla zespołu pomocy społecznej.
Uzyskano 10 nowych miejsc postojowych dla samochodów osobowych, w tym 1 dla osób niepełnosprawnych. Zaprojektowano 30 miejsc dla rowerów.
W ramach placu zabaw na dachu proponuje się wstępnie: linarium, huśtawkę, trampolinę, zjeżdżalnie, przeplotnie, bezpieczną nawierzchnię amortyzującą typu EPDM/SBR. Konstrukcje wykonane z elementów stalowych oraz płyt HDPE. Całość konstrukcji stalowych zabezpieczona antykorozyjnie i malowana lakierem strukturalnym. Prefabrykaty fundamentowe ułatwiające montaż na dachu.
Wszystkie części otoczenia i budynku, z których mogą korzystać osoby niepełnosprawne będą miały zapewniony dostęp dla osób poruszających się na wózkach.
Zieleń obejmująca budynek ze wszystkich storn jest ważnym elementem koncepcji i nawiązuje do położenia Witomina w otoczeniu Trójmiejskiego Parku Krajobrazowego. Założono adaptację projektu nasadzeń, w tym szpaleru drzew zaprojektowanego w ramach przebudowy ul. Chwarznieńskiej. Ze względu na konieczną wycinkę dużej ilości drzew w miejscu poszerzanego układu drogowego, przewidziano dalsze nasadzenia wzdłuż ul. Rolniczej.
Rozwiązania funkcjonalne precyzyjnie podporządkowano wymaganiom programu. Spośród wielu wariantów wybrano najlepiej odpowiadający, w naszej ocenie, potrzebom przyszłych użytkowników.
Główne wejście do budynku stanowi położona od strony wschodniego placu przeszklona klatka schodowa, pełniąca rolę wiatrołapu przed niezależnymi wejściami do biblioteki na parterze i centrum sąsiedzkiego na piętrze.

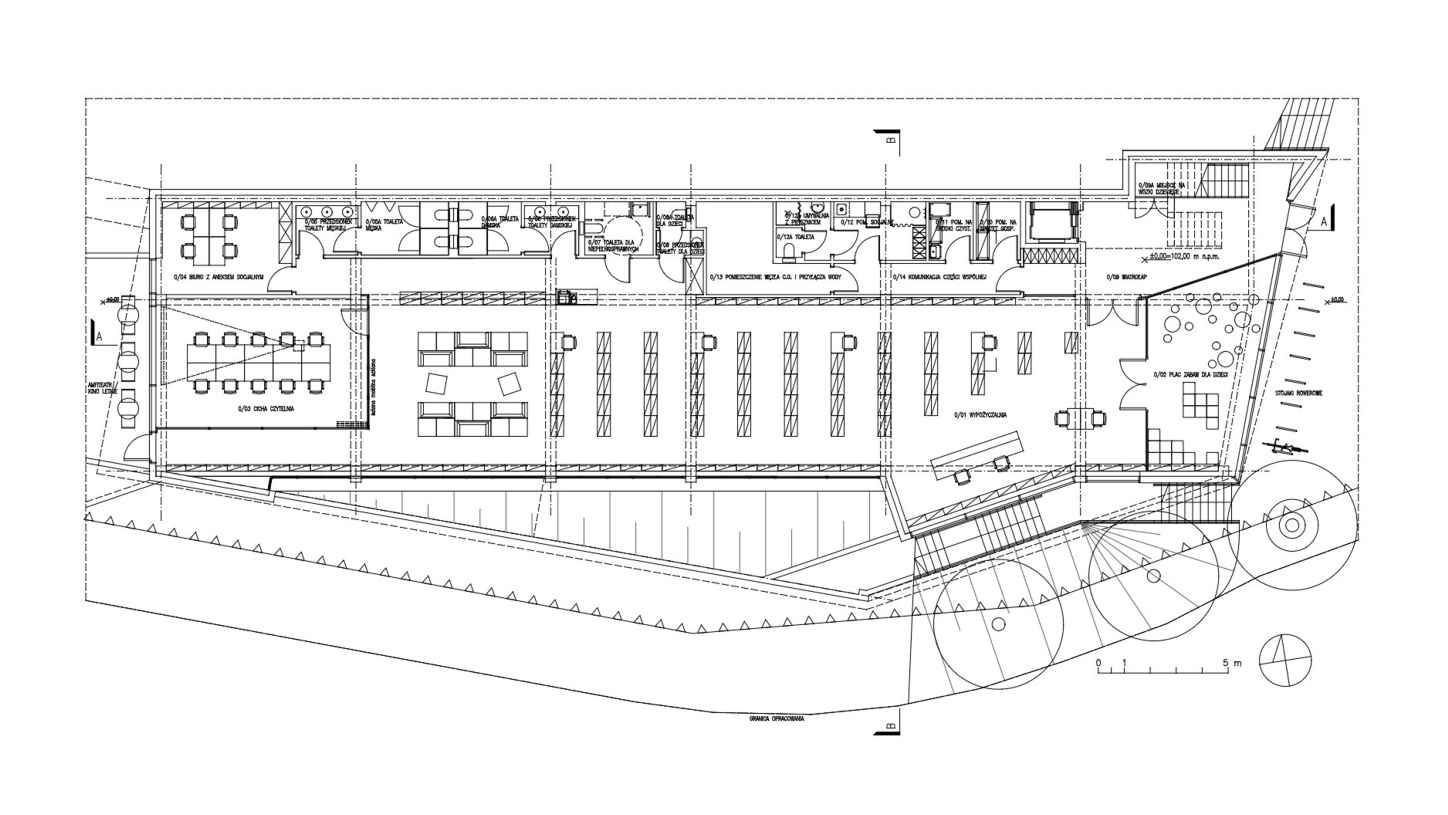

Kierując się potrzebą zapewnienia optymalnych warunków akustycznych pomieszczeniom chronionym w bibliotece postawiono zagłębić je w terenie. Wypożyczalnie osłonięto od hałasu zielonym nasypem dając tym samym kontakt z terenem położonym na piętrze salom. Dodatkowym argumentem za lokalizacją biblioteki w przyziemiu były względy konstrukcyjne. Dzięki temu rozwiązaniu nie wprowadzamy ograniczeń w zakresie przyszłego rozmieszczenia i wielkości księgozbioru. Wypożyczalnie zaprojektowano jako otwartą przestrzeń służąca do eksponowania zbiorów, z kącikami wypoczynkowymi i prasowymi. W centralnej części znajduje się kontuar dla obsługi dając łatwą kontrolę pomieszczenia. W wypożyczalni obok regałów na książki i prasę przewidziano siedziska z oświetleniem do czytania oraz stanowiska komputerowe. Czytelnie cichą maksymalnie oddalono od hałasu skrzyżowania lokalizując ją w zachodniej części budynku poniżej poziomu ulicy Chwarzeńskiej. Stanowi ona miejsce do pracy indywidualnej i grupowej z dostępem do Internetu. W tej części biblioteki organizowane będą również spotkania i warsztaty. Przewiduje się oświetlenie ogólne i do pracy indywidualnej oraz system prezentacji konferencyjnej - ekran + projektor z możliwością podłączenia komputera. Zestaw będzie posiadał opcję tzw. tylnej projekcji, dzięki czemu możliwe będzie okazyjne wyświetlanie filmów - kino letnie czy transmisji sportowych dla mieszkańców zebranych w zewnętrznym amfiteatrze. Pomieszczenie jest wydzielone z wypożyczalni ścianami szklanymi, z których część można otworzyć łącząc z przestrzenią wypożyczalni w przypadku organizacji spotkań literackich lub podobnych wydarzeń. Przy cichej czytelni znajduje się biuro - miejsce pracy dla 4 osób oraz kącik socjalny. "Plac zabaw” zaprojektowano zdała od czytelni cichej, przy głównym wejściu do biblioteki i przy głównej klatce schodowej dając możliwość łatwego dojścia na plac zabaw położony na dachu.
Projektowany zespół sanitarny odpowiadający liczbie planowanych gości biblioteki posiada odrębne sanitariaty dla kobiet i mężczyzn, a także dla małych dzieci oraz osób niepełnosprawnych. W WC dla niepełnosprawnych umieszczono przewijak.
Planowana wielkość zbiorów bibliotecznych - 25 000 jednostek (książki, audiobooki, czasopisma, bazy danych, gry, ebooki). Planowane zatrudnienie-4 osoby, po 2 osoby na zmianie. Zakładana ilość odwiedzających - 80-100 osób dziennie. Maksymalna planowana ilość osób mogących przebywać w bibliotece jednocześnie (np. w czasie spotkań autorskich) wynosi 100 osób.

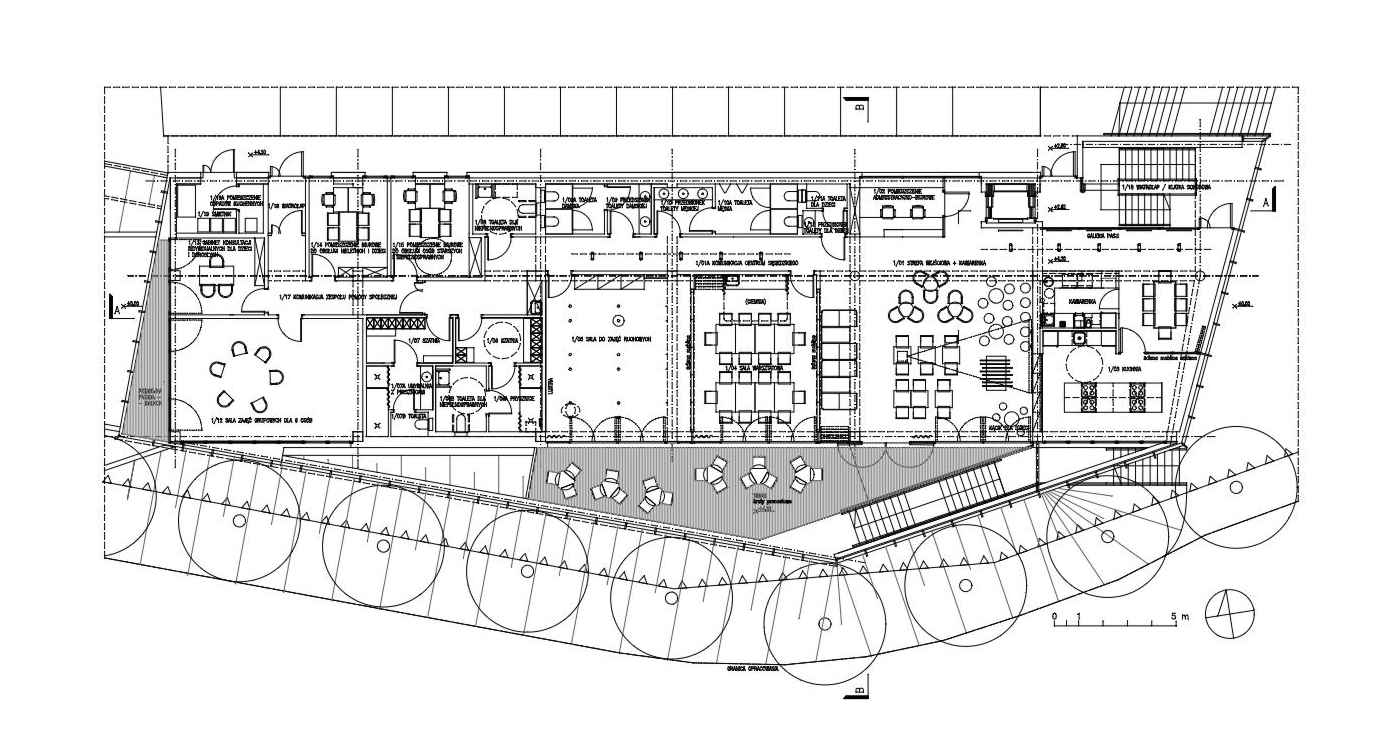

Centrum Sąsiedzkie zlokalizowano na piętrze. Składa się ze strefy wejściowej, kuchni warsztatowej, 2 sal do zajęć - warsztatowej oraz do zajęć ruchowych, punktu konsultacyjnego pomocy społecznej, punktu konsultacyjno-terapeutycznego, pomieszczeń higieniczno-sanitarnych.
Wychodząc z klatki schodowej na piętrze wchodzimy do strefy wejściowej z pomieszczeniem administracyjno-biurowym (recepcją) i kawiarenką. Projektowane biuro posiada bardzo dobry ogląd strefy wejściowej, tarasu przy strefie wejściowej oraz terenu przed wejściem pomocniczym. Częściowo przeszklone biuro z otwartą ladą przystosowaną również dla osób niepełnosprawnych posiada możliwość zamknięcia roletą. Przestrzeń strefy wejściowej może pomieścić 50 osób. Umożliwia elastyczne aranżowanie wnętrza i dostosowywanie go do różnych sytuacji. Przewidziano możliwość okazjonalnego powiększenia przestrzeni strefy wejściowej o powierzchnię sali warsztatowej i sali do zajęć ruchowych, dzięki mobilnym ściankom działowym, tak, aby czasowo połączone pomieszczenia mogły przyjąć większą ilość osób - ok. 100. Dodatkowo dzięki przyjętym rozwiązaniom akustycznym, każdą z sal można otworzyć na przestrzeń zewnętrzną – taras osłonięty szklanym ekranem, włączając otoczenie budynku do wnętrza. Lokalizacja sal od strony południowej wraz z możliwością otwarcia okien w okresie letnim, bez dyskomfortu akustycznego, to znacząca zaleta projektu. Uzyskujemy optymalne oświetlenie i wentylację bez konieczności ciągłego stosowania klimatyzacji. Bezpośrednio przy sali wejściowej zaprojektowano salę warsztatową, przeznaczoną na potrzeby różnych warsztatów np. plastycznych, z dostępem do wody oraz wykończeniem ścian i podłóg z materiałów zmywalnych, które pozwolą na łatwe utrzymanie czystości.
Sala mieści przy stole do pracy 20 osób. Możliwa zmiana aranżacji przy pomocy ruchomych zasłon np. pod organizację ciemni fotograficznej. Ścianę od strony korytarza w całości przeznaczono na zabudowę meblową, która prócz podręcznego magazynu będzie pełnić funkcje magazynu mebli oraz parkingu dla mobilnych ścian działowych.
Celem koncepcji inwestycji było uzyskanie najlepszego rozwiązania architektonicznego, uzyskania najlepszych rozwiązań pod względem architektonicznym, urbanistycznym, przestrzennym i funkcjonalnym oraz optymalnych rozwiązań materiałowych, które odpowiadać będą wymaganiom co do jakości przy jednoczesnym zachowaniu dyscypliny finansowej.
Teren zlokalizowany w centrum gdyńskiej dzielnicy Witomino – Radiostacja przy głównym skrzyżowaniu ul. Chwarznieńskiej i ul. Rolniczej w sąsiedztwie zabudowy mieszkaniowej wielorodzinnej z towarzyszącym zagospodarowaniem (parkingi, zieleń, infrastruktura techniczna). Dzielnicę charakteryzuje malownicze położenie na wzgórzach morenowych otoczonych gęstym lasem Trójmiejskiego Parku Krajobrazowego. Zróżnicowane ukształtowanie charakteryzuje także teren będący przedmiotem projektu.
Głównym czynnikiem kształtującym przyjęte rozwiązania w zakresie zagospodarowania terenu był klimat akustyczny lokalizacji. Wyzwaniem było pogodzenie pożądanej transparentności budynku z problematyką akustyczną. Szczególnie narażona na hałas elewacja południowa jest bardzo cenna dla ekspozycji działalności ośrodka jak również prawidłowego oświetlenia światłem dziennym.
Podjęto decyzję o nie odwracaniu się ulicy Chwarznieńskiej - źródła hałasu, ale też kierunku nasłonecznienia. Ekspozycja sal na stronę północną z racji braku naturalnego światła nie byłaby komfortowa dla pracy czy aktywności fizycznej. Wiązałaby się też ze stratami energii oraz uciążliwością dla wnętrza zespołu zabudowy mieszkalnej.
Z drugiej strony z analiz mapy akustycznej miasta oraz obowiązujących norm wynika, że poziom hałasu drogowego w ciągu dnia nie da się ograniczyć do akceptowalnych wartości w pomieszczeniach chronionych centrum i biblioteki przy pomocy fasad szklanych czy okien, nawet o bardzo wysokich parametrach akustycznych. W związku z tym zdecydowano o takim ukształtowaniu zabudowy, aby przyszły koszt niezbędnych zabezpieczeń akustycznych był jak najmniejszy. Bibliotekę zlokalizowano na parterze i zagłębiono w terenie osłaniając dodatkowo od strony ulicy zielonym nasypem. Centrum sąsiedzkie na piętrze obudowano rodzajem "drugiej skóry" – szklanym ekranem akustycznym, tworząc przestrzeń otwartą od południa w sąsiedztwie głównych sal. Przyjęta koncepcja zakłada zróżnicowany układ wielofunkcyjnych przestrzeni publicznych wokół budynku. W kreowaniu każdej z tych przestrzeni wspólnym kryterium był między innymi akceptowalny klimat akustyczny.
Plac wschodni położony przed głównym wejściem do budynku na trasie przecinających się ciągów pieszych mimo zaprojektowanego osłonięcia projektowanym nasypem i uzupełnionym szpalerem drzew będzie stosunkowo hałaśliwym miejscem. Przewidziano tutaj miejsca dające możliwość animatorom centrum sąsiedzkiego i filii Miejskiej Biblioteki Publicznej sezonowego prowadzenia działalności także poza murami budynku. Plac daje możliwość dowolnej aranżacji czy prowadzenia zabaw. Poprzez ciekawie ukształtowane schody plac łączy się z kameralnym tarasem przed salami Centrum Sąsiedzkiego. Nasłoneczniona przestrzeń osłonięta szklaną ścianą umożliwia ustawienie stolików, można tu wypić kawę lub zorganizować spotkanie.
Dzięki wysunięciu szklanych fasad ponad krawędź budynku, na dachu uzyskano szczególnie atrakcyjną, osłoniętą przed hałasem, zieloną przestrzeń, gdzie przewidziano miejsce do aktywności i integracji dla osób w rożnym wieku. Znajdują się tu pole do gry w bule, plac ćwiczeń crossfit, plac zabaw dla dzieci z sąsiadującym tarasem widokowym, miejscem, gdzie opiekunowie dzieci mogą wypić kawę i poczytać prasę lub zorganizować spotkanie. Aranżacja wkomponowana w zieleń zapewnienia intymność, osłonięcie przed wzrokiem przechodniów będzie sprzyjać spotkaniom i rekreacji młodzieży. Zielony taras daje możliwość organizacji zajęć ruchowych na świeżym powietrzu.
W zachodniej części terenu zaplanowano rodzaj zielonego skwerku przy bibliotece. Zamysłem autorów było takie ukształtowania terenu, aby stworzyć w tej części zagłębiony, zielony amfiteatr dla okazjonalnych projekcji filmów – kino letnie, czy transmisji sportowych. Osłonięcie terenu od ulicy za pomocą ukształtowania terenu oraz zieleni, stworzy kolejne miejsce spotkań mieszkańców. Przy aranżacji terenu dążono do ograniczenia ilości elementów budowlanych – murków czy utwardzeń i maksymalizacji terenów zielonych. Taras w poziomie czytelni umożliwia wyjście z książką na zewnątrz.
Usytuowanie budynku na działce wynika z zastanego układu kierunków sąsiedniej zabudowy oraz projektowanego układu drogowego z uwzględnieniem przepisów pożarowych odnośnie odległości od istniejącej zabudowy w sąsiedztwie i wymagań dla dróg pożarowych. Budynek bardzo dobrze wpisuje się w zastany układ zabudowy. Wysokość dopasowano do poziomu dolnego tarasu sąsiedniego centrum Witawa.
Zakłada się, że większość użytkowników dotrze do centrum piechotą, rowerem lub komunikacją miejską. Dla zapewnienia dojazdu do projektowanego Centrum zaproponowano połączenie istniejących sięgaczy wzdłuż bloku ul. Widnej 2 i ul. Rolniczej 16. Dzięki temu uzyskano drogę pożarową oraz ciąg pieszo-jezdny wzdłuż planowanego budynku oraz możliwość realizacji dodatkowych miejsc postojowych.
Główne dojście do budynku przewidziano bezpośrednio z poziomu placu wschodniego. Dodatkowe wejścia od strony północnej z poziomu parkingu (pomocnicze) oraz dodatkowe, dyskretne dla zespołu pomocy społecznej.
Uzyskano 10 nowych miejsc postojowych dla samochodów osobowych, w tym 1 dla osób niepełnosprawnych. Zaprojektowano 30 miejsc dla rowerów.
W ramach placu zabaw na dachu proponuje się wstępnie: linarium, huśtawkę, trampolinę, zjeżdżalnie, przeplotnie, bezpieczną nawierzchnię amortyzującą typu EPDM/SBR. Konstrukcje wykonane z elementów stalowych oraz płyt HDPE. Całość konstrukcji stalowych zabezpieczona antykorozyjnie i malowana lakierem strukturalnym. Prefabrykaty fundamentowe ułatwiające montaż na dachu.
Wszystkie części otoczenia i budynku, z których mogą korzystać osoby niepełnosprawne będą miały zapewniony dostęp dla osób poruszających się na wózkach.
Zieleń obejmująca budynek ze wszystkich storn jest ważnym elementem koncepcji i nawiązuje do położenia Witomina w otoczeniu Trójmiejskiego Parku Krajobrazowego. Założono adaptację projektu nasadzeń, w tym szpaleru drzew zaprojektowanego w ramach przebudowy ul. Chwarznieńskiej. Ze względu na konieczną wycinkę dużej ilości drzew w miejscu poszerzanego układu drogowego, przewidziano dalsze nasadzenia wzdłuż ul. Rolniczej.
Rozwiązania funkcjonalne precyzyjnie podporządkowano wymaganiom programu. Spośród wielu wariantów wybrano najlepiej odpowiadający, w naszej ocenie, potrzebom przyszłych użytkowników.
Główne wejście do budynku stanowi położona od strony wschodniego placu przeszklona klatka schodowa, pełniąca rolę wiatrołapu przed niezależnymi wejściami do biblioteki na parterze i centrum sąsiedzkiego na piętrze.
Kierując się potrzebą zapewnienia optymalnych warunków akustycznych pomieszczeniom chronionym w bibliotece postawiono zagłębić je w terenie. Wypożyczalnie osłonięto od hałasu zielonym nasypem dając tym samym kontakt z terenem położonym na piętrze salom. Dodatkowym argumentem za lokalizacją biblioteki w przyziemiu były względy konstrukcyjne. Dzięki temu rozwiązaniu nie wprowadzamy ograniczeń w zakresie przyszłego rozmieszczenia i wielkości księgozbioru. Wypożyczalnie zaprojektowano jako otwartą przestrzeń służąca do eksponowania zbiorów, z kącikami wypoczynkowymi i prasowymi. W centralnej części znajduje się kontuar dla obsługi dając łatwą kontrolę pomieszczenia. W wypożyczalni obok regałów na książki i prasę przewidziano siedziska z oświetleniem do czytania oraz stanowiska komputerowe. Czytelnie cichą maksymalnie oddalono od hałasu skrzyżowania lokalizując ją w zachodniej części budynku poniżej poziomu ulicy Chwarzeńskiej. Stanowi ona miejsce do pracy indywidualnej i grupowej z dostępem do Internetu. W tej części biblioteki organizowane będą również spotkania i warsztaty. Przewiduje się oświetlenie ogólne i do pracy indywidualnej oraz system prezentacji konferencyjnej - ekran + projektor z możliwością podłączenia komputera. Zestaw będzie posiadał opcję tzw. tylnej projekcji, dzięki czemu możliwe będzie okazyjne wyświetlanie filmów - kino letnie czy transmisji sportowych dla mieszkańców zebranych w zewnętrznym amfiteatrze. Pomieszczenie jest wydzielone z wypożyczalni ścianami szklanymi, z których część można otworzyć łącząc z przestrzenią wypożyczalni w przypadku organizacji spotkań literackich lub podobnych wydarzeń. Przy cichej czytelni znajduje się biuro - miejsce pracy dla 4 osób oraz kącik socjalny. "Plac zabaw” zaprojektowano zdała od czytelni cichej, przy głównym wejściu do biblioteki i przy głównej klatce schodowej dając możliwość łatwego dojścia na plac zabaw położony na dachu.
Projektowany zespół sanitarny odpowiadający liczbie planowanych gości biblioteki posiada odrębne sanitariaty dla kobiet i mężczyzn, a także dla małych dzieci oraz osób niepełnosprawnych. W WC dla niepełnosprawnych umieszczono przewijak.
Planowana wielkość zbiorów bibliotecznych - 25 000 jednostek (książki, audiobooki, czasopisma, bazy danych, gry, ebooki). Planowane zatrudnienie-4 osoby, po 2 osoby na zmianie. Zakładana ilość odwiedzających - 80-100 osób dziennie. Maksymalna planowana ilość osób mogących przebywać w bibliotece jednocześnie (np. w czasie spotkań autorskich) wynosi 100 osób.
Centrum Sąsiedzkie zlokalizowano na piętrze. Składa się ze strefy wejściowej, kuchni warsztatowej, 2 sal do zajęć - warsztatowej oraz do zajęć ruchowych, punktu konsultacyjnego pomocy społecznej, punktu konsultacyjno-terapeutycznego, pomieszczeń higieniczno-sanitarnych.
Wychodząc z klatki schodowej na piętrze wchodzimy do strefy wejściowej z pomieszczeniem administracyjno-biurowym (recepcją) i kawiarenką. Projektowane biuro posiada bardzo dobry ogląd strefy wejściowej, tarasu przy strefie wejściowej oraz terenu przed wejściem pomocniczym. Częściowo przeszklone biuro z otwartą ladą przystosowaną również dla osób niepełnosprawnych posiada możliwość zamknięcia roletą. Przestrzeń strefy wejściowej może pomieścić 50 osób. Umożliwia elastyczne aranżowanie wnętrza i dostosowywanie go do różnych sytuacji. Przewidziano możliwość okazjonalnego powiększenia przestrzeni strefy wejściowej o powierzchnię sali warsztatowej i sali do zajęć ruchowych, dzięki mobilnym ściankom działowym, tak, aby czasowo połączone pomieszczenia mogły przyjąć większą ilość osób - ok. 100. Dodatkowo dzięki przyjętym rozwiązaniom akustycznym, każdą z sal można otworzyć na przestrzeń zewnętrzną – taras osłonięty szklanym ekranem, włączając otoczenie budynku do wnętrza. Lokalizacja sal od strony południowej wraz z możliwością otwarcia okien w okresie letnim, bez dyskomfortu akustycznego, to znacząca zaleta projektu. Uzyskujemy optymalne oświetlenie i wentylację bez konieczności ciągłego stosowania klimatyzacji. Bezpośrednio przy sali wejściowej zaprojektowano salę warsztatową, przeznaczoną na potrzeby różnych warsztatów np. plastycznych, z dostępem do wody oraz wykończeniem ścian i podłóg z materiałów zmywalnych, które pozwolą na łatwe utrzymanie czystości.
Sala mieści przy stole do pracy 20 osób. Możliwa zmiana aranżacji przy pomocy ruchomych zasłon np. pod organizację ciemni fotograficznej. Ścianę od strony korytarza w całości przeznaczono na zabudowę meblową, która prócz podręcznego magazynu będzie pełnić funkcje magazynu mebli oraz parkingu dla mobilnych ścian działowych.
